ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ ವಿನ್ಯಾಸ ಮಾಡುವಾಗ, ಒಂದು ನಿರಂತರ ಸವಾಲು ಅನೇಕ ಎಂಜಿನಿಯರ್ಗಳನ್ನು ರಾತ್ರಿಯಲ್ಲಿ ಎಚ್ಚರವಾಗಿರಿಸುತ್ತದೆ. ಸಿಗ್ನಲ್ಗಳು ನಂಬಲಾಗದಷ್ಟು ಹೆಚ್ಚಿನ ವೇಗದಲ್ಲಿ ಸ್ವಚ್ಛವಾಗಿ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ಚಲಿಸುವುದನ್ನು ನಾವು ಹೇಗೆ ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುತ್ತೇವೆ. ಈ ಪ್ರಶ್ನೆಯು 5G ಮೂಲಸೌಕರ್ಯ, ಸುಧಾರಿತ ರಾಡಾರ್ ಮತ್ತು ಉಪಗ್ರಹ ಸಂವಹನಗಳಂತಹ ಉನ್ನತ-ಕಾರ್ಯಕ್ಷಮತೆಯ ಅಪ್ಲಿಕೇಶನ್ಗಳ ಹೃದಯಭಾಗದಲ್ಲಿದೆ. ಈ ಸವಾಲನ್ನು ಪರಿಹರಿಸುವ ಕೇಂದ್ರದಲ್ಲಿ ದಿHigh ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್. ನಲ್ಲಿHONTEC, ಈ ನಿರ್ಣಾಯಕ ಘಟಕಗಳನ್ನು ರಚಿಸುವಲ್ಲಿ ನಾವು ಪರಿಣತಿ ಹೊಂದಿದ್ದೇವೆ, ಸೈದ್ಧಾಂತಿಕ ವಿನ್ಯಾಸ ತತ್ವಗಳನ್ನು ಇಂದಿನ ತಂತ್ರಜ್ಞಾನದ ಕಠಿಣ ಬೇಡಿಕೆಗಳನ್ನು ಪೂರೈಸುವ ಸ್ಪಷ್ಟವಾದ, ಹೆಚ್ಚಿನ-ವಿಶ್ವಾಸಾರ್ಹ ಉತ್ಪನ್ನಗಳಾಗಿ ಪರಿವರ್ತಿಸುತ್ತೇವೆ.
ಸಿಗ್ನಲ್ ನಷ್ಟವನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಹಿಂದಿನ ಮುಖ್ಯ ತತ್ವಗಳು ಯಾವುವು
ಸಿಗ್ನಲ್ ನಷ್ಟವನ್ನು ನಿಭಾಯಿಸಲು, ಅದಕ್ಕೆ ಕಾರಣವೇನು ಎಂಬುದನ್ನು ನಾವು ಮೊದಲು ಅರ್ಥಮಾಡಿಕೊಳ್ಳಬೇಕು. ಎಹೈ ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್ಕೇವಲ ಪ್ರಮಾಣಿತ PCB ಅಲ್ಲ. ಇದರ ವಿನ್ಯಾಸವು ಹಲವಾರು ಪ್ರಮುಖ ಅಂಶಗಳನ್ನು ಸೂಕ್ಷ್ಮವಾಗಿ ನಿಯಂತ್ರಿಸುತ್ತದೆ. ಡೈಎಲೆಕ್ಟ್ರಿಕ್ ಸ್ಥಿರ (Dk) ಸ್ಥಿರತೆ ಅತಿಮುಖ್ಯವಾಗಿದೆ, ಏಕೆಂದರೆ ವ್ಯತ್ಯಾಸಗಳು ಸಂಕೇತಗಳನ್ನು ವಿರೂಪಗೊಳಿಸಬಹುದು. ಡಿಸ್ಸಿಪೇಶನ್ ಫ್ಯಾಕ್ಟರ್ (ಡಿಎಫ್) ಸಮಾನವಾಗಿ ನಿರ್ಣಾಯಕವಾಗಿದೆ, ಇದು ತಲಾಧಾರದ ವಸ್ತುವಿನೊಳಗೆ ಶಾಖವಾಗಿ ಎಷ್ಟು ಸಿಗ್ನಲ್ ಶಕ್ತಿ ಕಳೆದುಹೋಗುತ್ತದೆ ಎಂಬುದನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ. ನಲ್ಲಿHONTEC, ನಮ್ಮ ವಿನ್ಯಾಸ ತತ್ವಶಾಸ್ತ್ರವು ವಸ್ತು ಆಯ್ಕೆಯೊಂದಿಗೆ ಪ್ರಾರಂಭವಾಗುತ್ತದೆ. ಅಲ್ಟ್ರಾ-ಕಡಿಮೆ ಮತ್ತು ಸ್ಥಿರವಾದ Dk/Df ಮೌಲ್ಯಗಳೊಂದಿಗೆ ತಲಾಧಾರಗಳನ್ನು ಬಳಸಲು ನಾವು ಪ್ರಮುಖ ಲ್ಯಾಮಿನೇಟ್ ಪೂರೈಕೆದಾರರೊಂದಿಗೆ ಪಾಲುದಾರರಾಗಿದ್ದೇವೆ, ಬೋರ್ಡ್ನ ಅಡಿಪಾಯದಿಂದಲೇ ಊಹಿಸಬಹುದಾದ ಸಿಗ್ನಲ್ ನಡವಳಿಕೆಯನ್ನು ಖಾತ್ರಿಪಡಿಸಿಕೊಳ್ಳುತ್ತೇವೆ.
ನಿಯಂತ್ರಿತ ಪ್ರತಿರೋಧ ಮತ್ತು ನಿಖರವಾದ ರೂಟಿಂಗ್ ಒಂದು ವ್ಯತ್ಯಾಸವನ್ನು ಹೇಗೆ ಮಾಡುತ್ತದೆ
ಸರಿಯಾದ ವಸ್ತುವನ್ನು ಆಯ್ಕೆ ಮಾಡಿದ ನಂತರ, ನಿಖರತೆ ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ. ಸಂಪೂರ್ಣ ಜಾಡಿನ ಹಾದಿಯಲ್ಲಿ ನಾವು ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆಯನ್ನು ಹೇಗೆ ನಿರ್ವಹಿಸಬಹುದು. ಉತ್ತರವು ನಿಯಂತ್ರಿತ ಪ್ರತಿರೋಧ ರೂಟಿಂಗ್ ಮತ್ತು ಅತ್ಯಾಧುನಿಕ ಸ್ಟಾಕ್-ಅಪ್ ವಿನ್ಯಾಸದಲ್ಲಿದೆ. ಉತ್ಪಾದನೆಯು ಪ್ರಾರಂಭವಾಗುವ ಮೊದಲು PCB ಸ್ಟಾಕ್-ಅಪ್ ಅನ್ನು ರೂಪಿಸಲು ನಮ್ಮ ಎಂಜಿನಿಯರಿಂಗ್ ತಂಡವು ಸುಧಾರಿತ ಸಿಮ್ಯುಲೇಶನ್ ಸಾಫ್ಟ್ವೇರ್ ಅನ್ನು ಬಳಸುತ್ತದೆ. ಗುರಿ ಪ್ರತಿರೋಧವನ್ನು ಸಾಧಿಸಲು ನಿಖರವಾದ ಜಾಡಿನ ಅಗಲಗಳು ಮತ್ತು ಅಂತರವನ್ನು ವ್ಯಾಖ್ಯಾನಿಸಲು ಇದು ನಮಗೆ ಅನುಮತಿಸುತ್ತದೆ, ಸಾಮಾನ್ಯವಾಗಿ 50 ಅಥವಾ 100 ಓಮ್ಗಳು, ಪ್ರತಿಫಲನಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ. ಒಂದುಹೈ ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್, ಈ ನಿಖರತೆಯು ನೆಗೋಶಬಲ್ ಅಲ್ಲ. ನಿಮ್ಮ ವಿನ್ಯಾಸವು ಸಿಮ್ಯುಲೇಟೆಡ್ ಆಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ನಾವು ಬಿಗಿಯಾದ ಪ್ರತಿರೋಧ ಸಹಿಷ್ಣುತೆಗಳನ್ನು ಖಾತರಿಪಡಿಸುತ್ತೇವೆ, ಸಾಮಾನ್ಯವಾಗಿ ± 5% ರಷ್ಟು ಕಡಿಮೆ.
ಯಾವ ನಿರ್ದಿಷ್ಟ ಉತ್ಪನ್ನದ ವೈಶಿಷ್ಟ್ಯಗಳು ವಿದ್ಯುತ್ಕಾಂತೀಯ ಹಸ್ತಕ್ಷೇಪವನ್ನು ಎದುರಿಸುತ್ತವೆ
ಹೊರಸೂಸಲ್ಪಟ್ಟ ಮತ್ತು ಸ್ವೀಕರಿಸಿದ ಎರಡೂ ಹಸ್ತಕ್ಷೇಪವು ಸೂಕ್ಷ್ಮ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ದುರ್ಬಲಗೊಳಿಸಬಹುದು. ಆದ್ದರಿಂದ, ಹೇಗೆ ಉತ್ತಮವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆಹೈ ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್ಇದರ ವಿರುದ್ಧ ಗುರಾಣಿ. ನಮ್ಮ ವಿಧಾನವು ಅನೇಕ ತಂತ್ರಗಳನ್ನು ನೇರವಾಗಿ ಬೋರ್ಡ್ ತಯಾರಿಕೆಯಲ್ಲಿ ಸಂಯೋಜಿಸುತ್ತದೆ:
ಸುಧಾರಿತ ಗ್ರೌಂಡಿಂಗ್ ಯೋಜನೆಗಳು:ಕ್ಲೀನ್ ರೆಫರೆನ್ಸ್ ಮತ್ತು ಶೀಲ್ಡ್ ಒದಗಿಸಲು ಮಲ್ಟಿ-ಪಾಯಿಂಟ್ ಗ್ರೌಂಡಿಂಗ್ ಮತ್ತು ಡೆಡಿಕೇಟೆಡ್ ಗ್ರೌಂಡ್ ಪ್ಲೇನ್ಗಳನ್ನು ಬಳಸುವುದು.
ರಕ್ಷಾಕವಚ ವಯಾಸ್:ಫ್ಯಾರಡೆ ಪಂಜರಗಳನ್ನು ರಚಿಸಲು ನಿರ್ಣಾಯಕ ಕುರುಹುಗಳ ಸುತ್ತಲೂ ಅಡ್ಡಾದಿಡ್ಡಿ "ಹೊಲಿಗೆ" ಅಳವಡಿಸುವುದು.
ಮೇಲ್ಮೈ ಮುಕ್ತಾಯ:ಉನ್ನತ ಮೇಲ್ಮೈ ವಾಹಕತೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನಗಳಲ್ಲಿ ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆಗಾಗಿ ಎಲೆಕ್ಟ್ರೋಲೆಸ್ ನಿಕಲ್ ಎಲೆಕ್ಟ್ರೋಲೆಸ್ ಪಲ್ಲಾಡಿಯಮ್ ಇಮ್ಮರ್ಶನ್ ಗೋಲ್ಡ್ (ENEPIG) ನಂತಹ ಆಯ್ಕೆಗಳನ್ನು ನೀಡುತ್ತಿದೆ.
ಈ ತತ್ವಗಳನ್ನು ಜೀವಕ್ಕೆ ತರುವ ವಿಶೇಷಣಗಳನ್ನು ವಿವರಿಸಲು, ಮಾನದಂಡದ ನಿಯತಾಂಕಗಳನ್ನು ಪರಿಗಣಿಸಿHONTECಹೆಚ್ಚಿನ ಆವರ್ತನ ಕೊಡುಗೆ:
| ಪ್ಯಾರಾಮೀಟರ್ ವರ್ಗ | ವಿಶಿಷ್ಟ ನಿರ್ದಿಷ್ಟತೆ | ಲಾಭ |
|---|---|---|

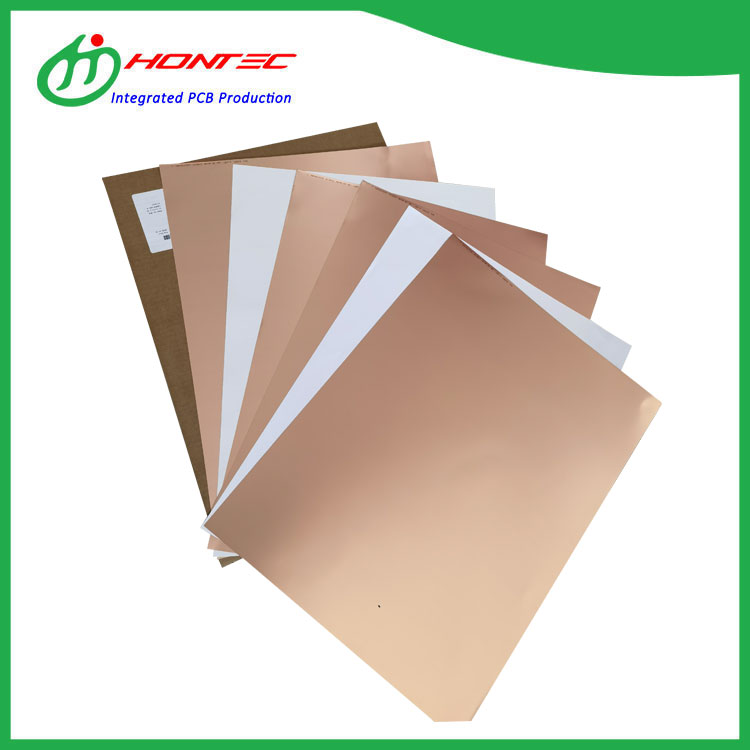

| ಕೋರ್ ಮೆಟೀರಿಯಲ್ | ರೋಜರ್ಸ್ RO4350B, ಟ್ಯಾಕೋನಿಕ್ TLY | ಕಡಿಮೆ ನಷ್ಟ, ಸ್ಥಿರವಾದ ಕಾರ್ಯಕ್ಷಮತೆಗಾಗಿ ಸ್ಥಿರ Dk |
| ಪ್ರತಿರೋಧ ಸಹಿಷ್ಣುತೆ | ±5% ಅಥವಾ ಉತ್ತಮ | ಸಿಗ್ನಲ್ ಪ್ರತಿಫಲನವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸಮಗ್ರತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ |
| ಪ್ರತಿರೋಧ ಸಹಿಷ್ಣುತೆ | 3/3 ಮಿ | ದಟ್ಟವಾದ, ಹೆಚ್ಚಿನ ವೇಗದ ರೂಟಿಂಗ್ ಅನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ |
| ಮೇಲ್ಮೈ ಮುಕ್ತಾಯ | ENEPIG, ಇಮ್ಮರ್ಶನ್ ಸಿಲ್ವರ್ | ಅತ್ಯುತ್ತಮ ಸಿಗ್ನಲ್ ಚರ್ಮದ ಪರಿಣಾಮದ ಕಾರ್ಯಕ್ಷಮತೆ |
| ಲೇಪಿತ ಹೋಲ್ ಟಾಲರೆನ್ಸ್ | ± 2 ಮಿಲಿ | ಸಂಪರ್ಕಗಳು ಮತ್ತು ರಕ್ಷಾಕವಚದ ಮೂಲಕ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ |
ಪರಿಣಿತ ತಯಾರಕರೊಂದಿಗೆ ಪಾಲುದಾರಿಕೆ ಏಕೆ ನಿರ್ಣಾಯಕವಾಗಿದೆ
ವಿಶ್ವಾಸಾರ್ಹ ವಿನ್ಯಾಸಹೈ ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್ಪರಿಶೀಲನಾಪಟ್ಟಿಯನ್ನು ಅನುಸರಿಸಿ ಮೀರುತ್ತದೆ. ಇದಕ್ಕೆ ಆಳವಾದ ವಸ್ತು ಜ್ಞಾನ, ನಿಖರವಾದ ತಯಾರಿಕೆ ಮತ್ತು ಕಠಿಣ ಪರೀಕ್ಷೆಯ ಅಗತ್ಯವಿದೆ. ಇಲ್ಲಿಯೇ ದಿHONTECಪ್ರಯೋಜನವು ಸ್ಪಷ್ಟವಾಗುತ್ತದೆ. ನಮ್ಮ ಪರಿಣತಿಯು ಸಂಕೀರ್ಣ ವಿನ್ಯಾಸಗಳನ್ನು ತಯಾರಿಸಬಹುದಾದ, ಹೆಚ್ಚಿನ ಇಳುವರಿ ಉತ್ಪನ್ನಗಳಾಗಿ ಪರಿವರ್ತಿಸುತ್ತದೆ. ನಾವು ಕೇವಲ ಬೋರ್ಡ್ಗಳನ್ನು ಪೂರೈಸುವುದಿಲ್ಲ; ನಾವು ನಿಮ್ಮ ಎಂಜಿನಿಯರಿಂಗ್ ತಂಡದ ವಿಸ್ತರಣೆಯಾಗುತ್ತೇವೆ, ಪೂರ್ವಭಾವಿ ಸಮಸ್ಯೆಗಳಿಗೆ ಡಿಸೈನ್ ಫಾರ್ ಮ್ಯಾನುಫ್ಯಾಕ್ಚುರಬಿಲಿಟಿ (DFM) ಪ್ರತಿಕ್ರಿಯೆಯನ್ನು ನೀಡುತ್ತೇವೆ. ನಮ್ಮ ಅತ್ಯಾಧುನಿಕ ಉಪಕರಣಗಳು ಮತ್ತು ನಿಯಂತ್ರಿತ ಪ್ರಕ್ರಿಯೆ ಪರಿಸರದೊಂದಿಗೆ, ನಾವು ಪ್ರತಿಯೊಂದನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳುತ್ತೇವೆಹೈ ಫ್ರೀಕ್ವೆನ್ಸಿ ಬೋರ್ಡ್ನಮ್ಮ ಸೌಲಭ್ಯವು ಗುಣಮಟ್ಟ ಮತ್ತು ಕಾರ್ಯಕ್ಷಮತೆಯ ಅತ್ಯುನ್ನತ ಮಾನದಂಡಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ.
ನಿಮ್ಮ ಮುಂದಿನ ಹೆಚ್ಚಿನ ವೇಗದ ವಿನ್ಯಾಸದಿಂದ ಸಿಗ್ನಲ್ ನಷ್ಟ ಮತ್ತು ಹಸ್ತಕ್ಷೇಪವನ್ನು ತೊಡೆದುಹಾಕಲು ನೀವು ಸಿದ್ಧರಿದ್ದೀರಾ. ನಿರ್ಣಾಯಕ ಸೂಕ್ಷ್ಮ ವ್ಯತ್ಯಾಸಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವ ತಂಡದೊಂದಿಗೆ ಪಾಲುದಾರರಾಗಿ. ಅವಕಾಶHONTECನಿಮ್ಮ ಆವಿಷ್ಕಾರಕ್ಕೆ ಅರ್ಹವಾದ ವಿಶ್ವಾಸಾರ್ಹ, ಉನ್ನತ-ಕಾರ್ಯಕ್ಷಮತೆಯ ಅಡಿಪಾಯವನ್ನು ಒದಗಿಸಿ.ನಮ್ಮನ್ನು ಸಂಪರ್ಕಿಸಿಇಂದು ನಿಮ್ಮ ಪ್ರಾಜೆಕ್ಟ್ ಅವಶ್ಯಕತೆಗಳೊಂದಿಗೆ, ಮತ್ತು ನಿಮ್ಮ ಅತ್ಯಂತ ಸವಾಲಿನ ಹೆಚ್ಚಿನ ಆವರ್ತನ ಅಪ್ಲಿಕೇಶನ್ಗಳನ್ನು ನಾವು ಹೇಗೆ ಜೀವಕ್ಕೆ ತರಬಹುದು ಎಂಬುದನ್ನು ಚರ್ಚಿಸೋಣ.
